IR strålings gennemtrængningsevne

Arbejdet med IR-stråling er både relevant fag-fagligt i fysik/kemi og fællesfagligt. I fysik/kemi hører IR-stråling under færdigheds- og vidensområdet ”Partikler, bølger og stråling”, og fællesfagligt kan IR-stråling fx høre under forløbet ”Strålings indvirkning på levende organismer”.

Downloads

Relaterede produkter

Læg i kurven

VAREnr. 118530

Aluminiumsfolie rulle med 20 m

42 på lager

34,00 DKK

(42,50 DKK inkl. moms)

Læg i kurven

VAREnr. 007530

Bægerglas, DURAN, lav form, 250 mL

84 på lager

57,00 DKK

(71,25 DKK inkl. moms)

Læg i kurven

VAREnr. 066815

Elkedel, 1,7 L, 2025 W

19 på lager

133,00 DKK

(166,25 DKK inkl. moms)

Læg i kurven

VAREnr. 033100

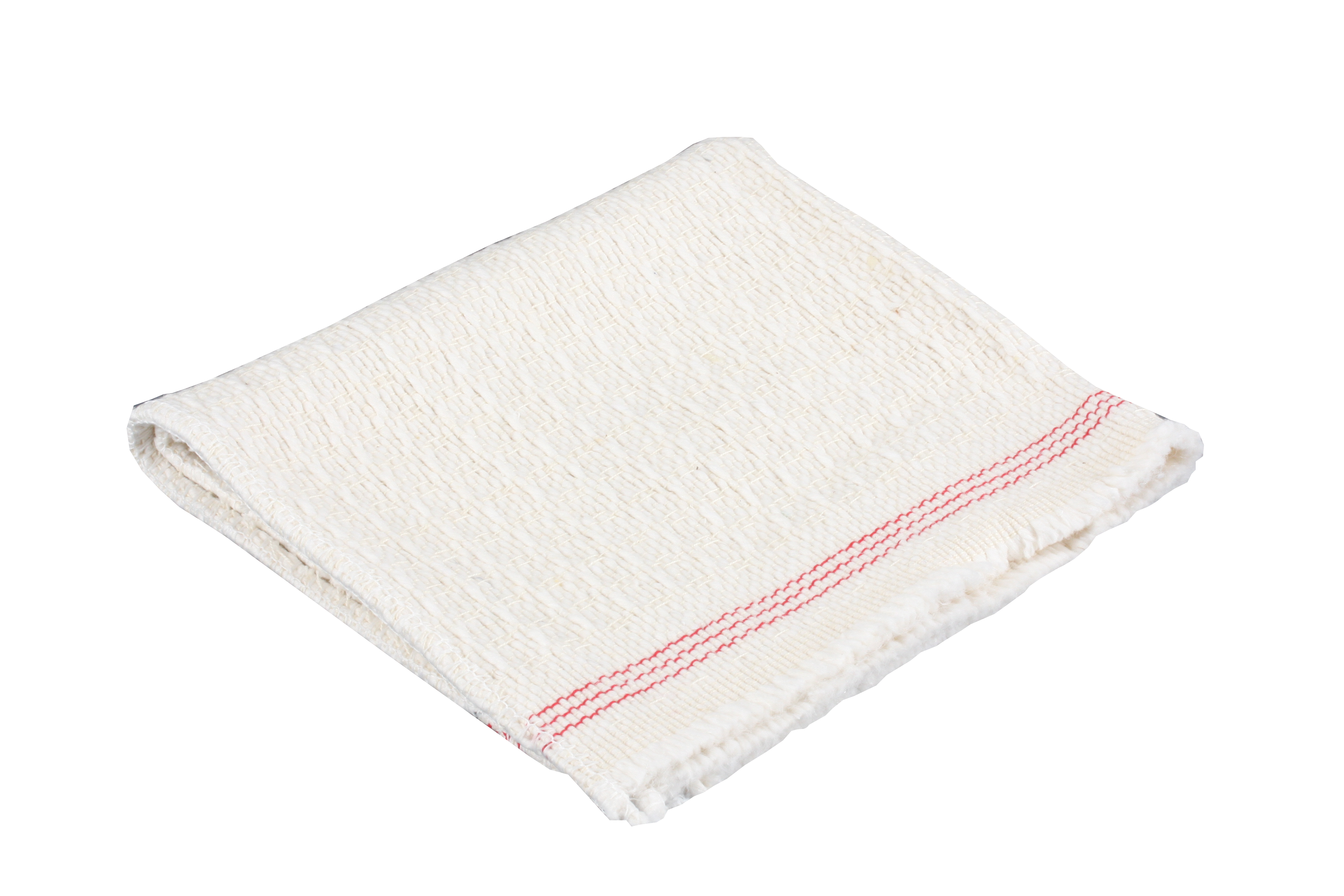

Karklud, bomuld

164 på lager

19,00 DKK

(23,75 DKK inkl. moms)

Læg i kurven

VAREnr. 118510

Kobberfolie, 0,1 x 200 mm, 500 g

1 på lager

465,00 DKK

(581,25 DKK inkl. moms)

Læg i kurven

VAREnr. 003710

Niveaubord, 200 x 200 mm, standard

5 på lager

336,00 DKK

(420,00 DKK inkl. moms)

Læg i kurven

VAREnr. 260822

Termisk kamera, FLIR C5, WiFi og Cloud

Udsolgt

5.595,00 DKK

(6.993,75 DKK inkl. moms)

Læg i kurven

VAREnr. 260825

Trefod til termisk kamera

23 på lager

8,00 DKK

(10,00 DKK inkl. moms)

Elevvejledning

Naturfagligt spørgsmål

Hvordan er IR-strålings evne til at trænge gennem forskellige stoffer?

Billede

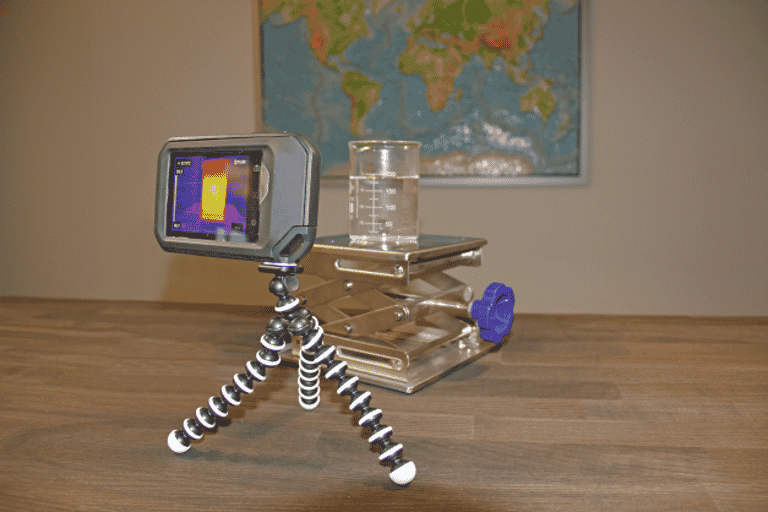

Opstillingsbillede

Materialeliste

Termisk kamera
Trefod til kamera
Niveau bord
Bægerglas, 250 ml
Elkedel
Aluminiumfolie (Al)
Kobberfolie (Cu)
Jern (Fe)
Blød plast – plastfolie (PE)
Blød plast – plastpose (PE)
Hård plast (PET)
Uldtæppe
Bomuldsstof
Flamingo
Termometer

Hypotese

Opstil en hypotese for, hvad I forventer om IR-strålings evne til at trænge gennem de forskellige stoffer. Begrund eventuelt jeres hypotese.

Fremgangsmåde

Anbring kameraet og bægerglasset på niveau med hinanden, så I kan fotografere hele glasset fra én bestemt position, se figur 1 opstillingen til undersøgelsen.
Opvarm ca. 0,5 L vand til 80 °C. Hæld 200 ml varmt vand i bægerglasset.
Tag et foto af bægerglasset med det termiske kamera og notér bægerglassets højeste temperatur, som det angives på IR-fotoet.
Bægerglassets højeste temperatur uden indpakning: _____________°C
Anbring et stof omkring bægerglasset. Vent ca. 1 minut og tag så et foto af det indpakkede bægerglas. Gentag indtil alle stofferne er undersøgt.
Gå til ”Galleri” på kameraet. Find de termiske fotos af de undersøgte stoffer. Notér i skemaet ved hvert stof bægerglassets højeste temperatur.

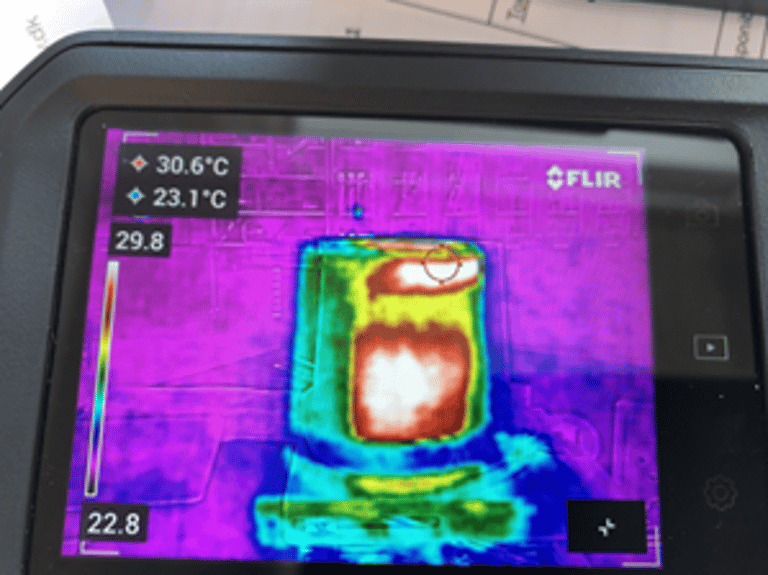

Billede

Bægerglassets højeste temperatur er på IR-fotoet angivet til 29,8 °C.

Dataindsamling

Stof	Bægerglassets højeste temperatur °C
Aluminiumsfolie (Al)
Kobberfolie (Cu)
Jern (Fe)
Blød plast - plastfolie (PE)
Blød plast - plastpose (PE)
Hård plast (PET)
Uldtæppe
Bomuldsstof
Flamingo

Konklusion

Hvordan stemmer jeres data med jeres hypotese? Blev jeres hypotese bekræftet?

Fejlkilder

Hvilke fejlkilder kan der være i undersøgelsen? Hvordan kan eventuelle fejlkilder påvirke undersøgelsens resultat?

Billede

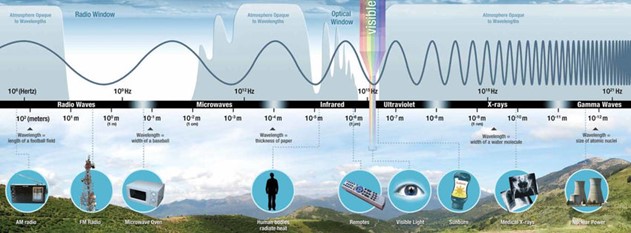

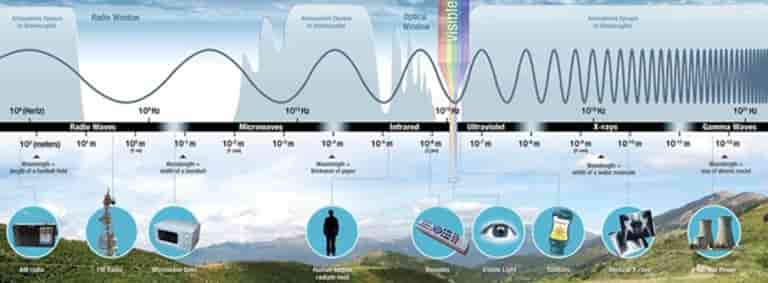

Elektromagnetisk stråling

Det elektromagnetiske spektrum. Radiobølger, mikrobølger, IR-stråling, synligt lys, UV-stråling, røntgenstråling og gammastråling. (Kilde: NASA)

Spørgsmål

Hvad gælder om elektromagnetisk stråling?

Sæt streg under det korrekte svar i hver parentes.

IR-stråling kaldes også (mikrobølger, radiobølger, varmestråling, røntgenstråling, gammastråling).
IR-stråling har en mindre bølgelængde end (gammastråling, UV-stråling, synligt lys, mikrobølger).
Med synssansen kan et menneske opfatte (mikrobølger, IR-stråling, synligt lys, UV-stråling, røntgenstråling).
Den mest energirige elektromagnetiske stråling er (IR-stråling, UV-stråling, røntgenstråling, gammastråling).
Ioniserende stråling skaber ioner ved, at strålingen rammer et atom, så atomet mister (en proton, en neutron, en elektron, et molekyle).

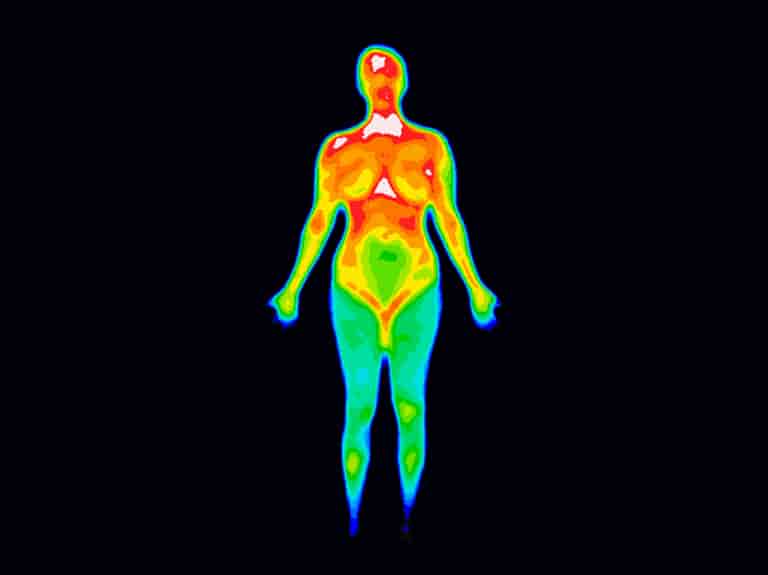

Billede

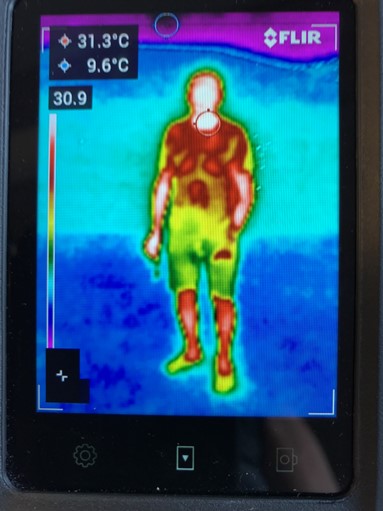

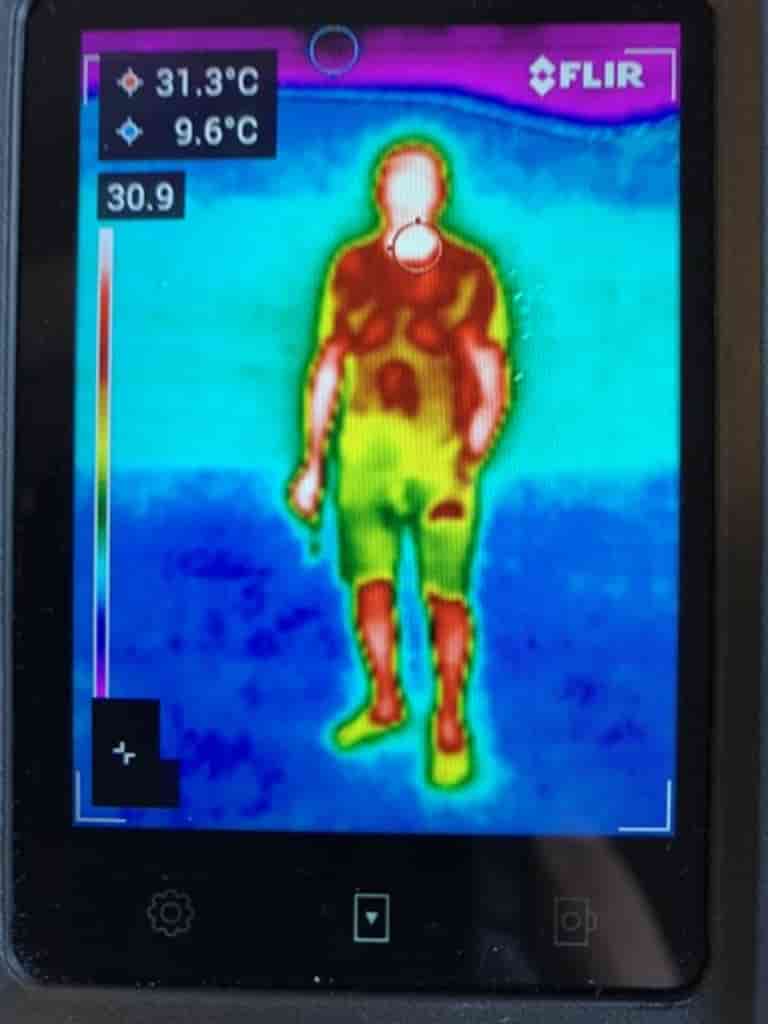

Et termisk foto

Person fotograferet med et IR-kamera.

Spørgsmål

Hvad kan man se på det termiske foto?

Sæt 2 X

Personen har en kjole på.
Halsen er varmest med en temperatur på 31,3 °C.
Benene er varmere end armene.
Den koldeste temperatur, kameraet har registreret, er -9,6 °C.
Personen har bare fødder.
De indre organer er varmere end knæene.

Billede

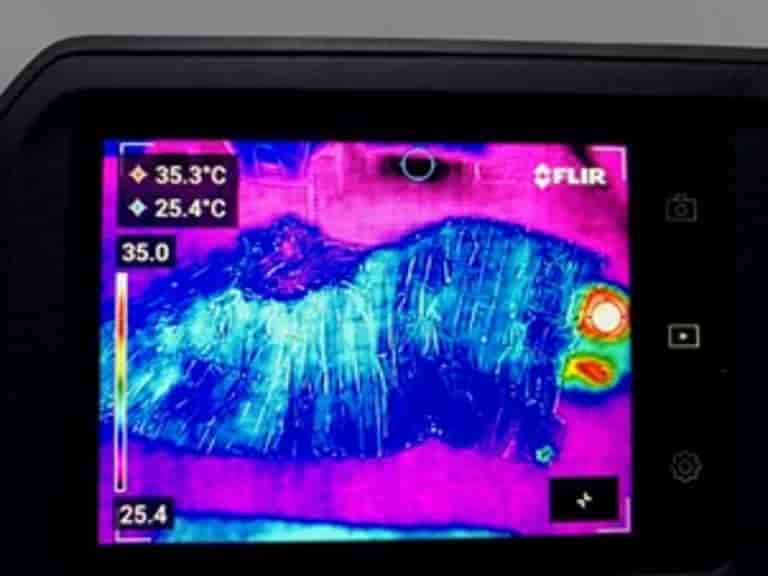

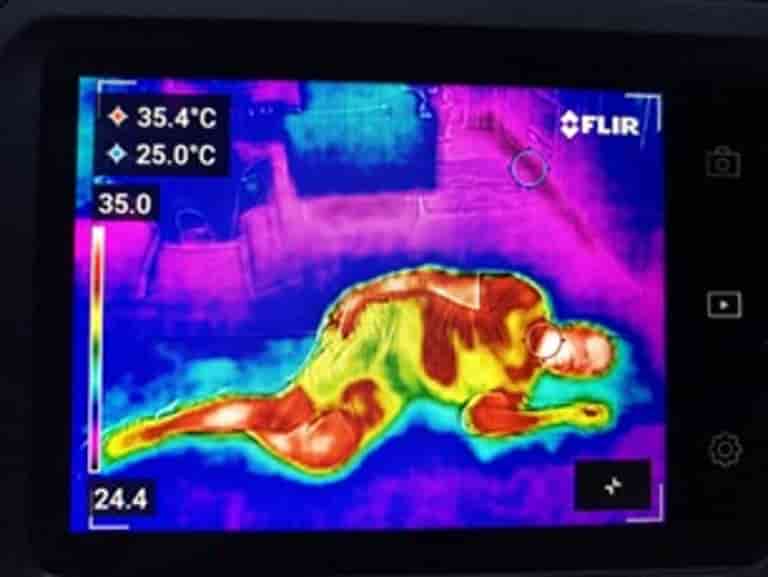

Et nødtæppe

Person fotograferet med IR-kameraet med og uden nødtæppe. Nødtæppet vender siden med aluminium (Al) ind mod person, mens plastsiden vender bort fra personen.
