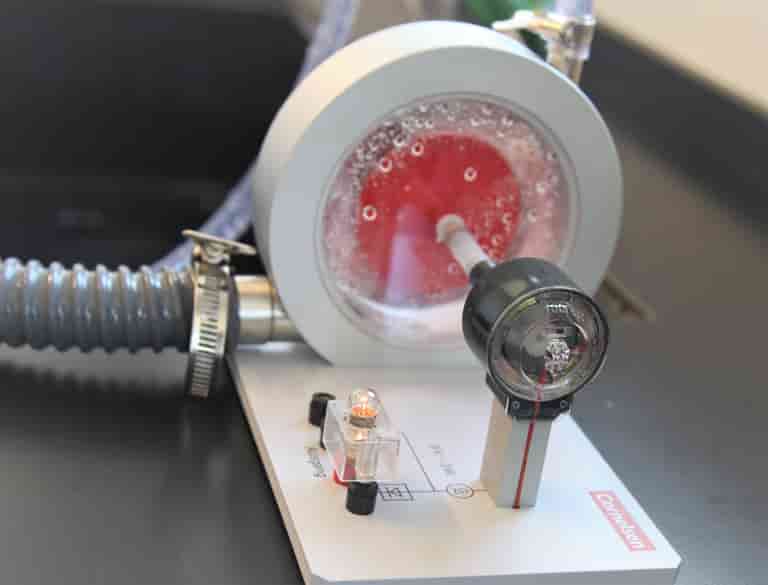

Model af vandkraftværk
Brug modellen til at forklare, hvordan et vandkraftværk fungerer.
Relaterede produkter
Læg i kurven
VAREnr. 425035
Glødepære, 6 V, 0,5 A
260 på lager
49,00 DKK
(61,25 DKK inkl. moms)
Læg i kurven
VAREnr. 670077
Vandkraftværk
Udsolgt
2.270,00 DKK
(2.837,50 DKK inkl. moms)
Elevvejledning
Print
Formål
Formål
- 01I skal bruge modellen til at forklare, hvordan et vandkraftværk fungerer.
Materialer
Materialer
- Vandkraftværk
- Pære 6V; 0,5 A
- Koldt vand fra vandhane højest 20 grader
Fremgangsmåde
Fremgangsmåde
Gør vandkraftværket klar ved at koble det til en vandhane og sørge for afløb til vandet, der kommer fra turbinen.
Sæt en pære i udgangen til vekselspænding.
Skru op for vandhanen, så pæren lyser.
Iagttagelser

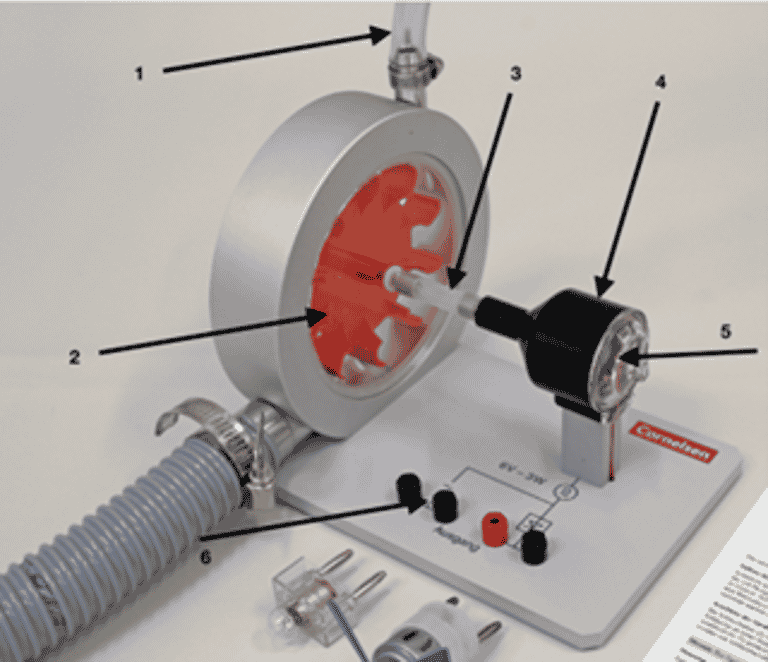

Iagttagelser vandkraftværk
Turbinen
| Skriv en kort tekst, hvor I beskriver, hvordan turbinen (pil 2) er opbygget. |
| Hvad sker der i turbinen, hvis I skruer meget op for vandet? |
| Skriv en kort tekst, hvor I beskriver, hvordan turbinen kunne forbedres, så den bedre kunne modstå et højt vandtryk. |
Generatoren
| Prøv at se ind i generatoren ved det klare plast (pil 5). Hvad er der inde i generatoren? |
| Hvad sker der inde i generatoren, når pæren lyser? |
Overførsel af energi
| Skriv en kort tekst, hvor I forklarer, hvordan energi overføres fra turbinen til generatoren (pil 3). |
Udtag af strøm
| Hvad er forskellen på jævnstrøm og vekselstrøm? |
Skriv i skemaet, hvor der udtages henholdsvis vekselstrøm og jævnstrøm (pil 6).
|
Farve på udtag |
Jævnstrøm eller vekselstrøm |
|
To sorte bøsninger |
|
|
En rød og en sort bøsning |
|
|
En generator genererer vekselstrøm. Hvordan bliver vekselstrøm til jævnstrøm? |
Vurdering
Vurdering
Modellen skal vise, hvordan et ”rigtigt” vandkraftværk fungerer. Vurder hvad der er modellens styrker og svagheder i forhold til at vise, hvordan elproduktion foregår på et ”rigtigt” vandkraftværk.
Energiomsætninger
Energiomsætninger
I et vandkraftværk begynder energikæden med, at vandet i vandreservoiret har potentiel energi. I modellen begynder energikæden med, at vandet er i bevægelse. Først trin i energikæden er vandets kinetiske energi.
Spørgsmål
Spørgsmål
- 01Hvilke tegn ser I på energioverførsel?
- 02Hvor begynder energikæden? Vandet i vandhanen
- 03Hvor slutter energikæden?
- 04Tegn en energikæde over de energiomsætninger, sker der undervejs fra energikilden til energimodtageren?
| Kinetik energi (vandet) -> | -> | -> |
| -> | + |
Check ud spørgsmål
Energikæder vandkraftværk
Model af et vandkraftværk

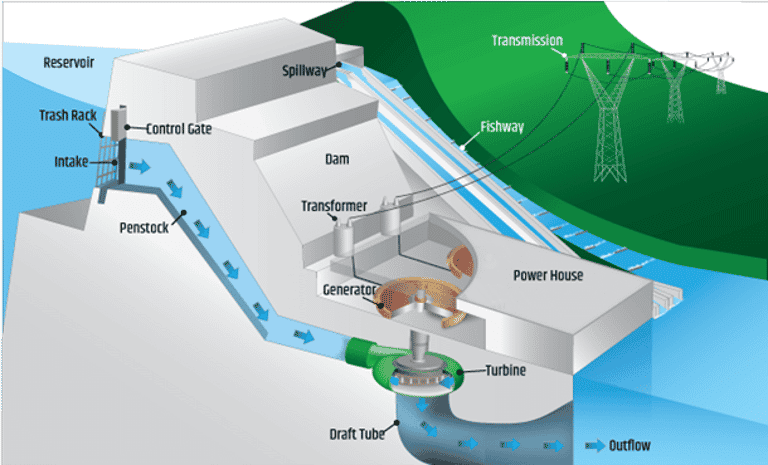

Hvilken energikæde beskriver bedst energiomsætningerne på et vandkraftværk?
Sæt 1 X
kerneenergi -> potentiel energi -> kinetisk energi -> elektrisk energi
potentiel energi -> kinetisk energi -> kinetisk energi -> elektrisk energi
kinetisk energi -> potentil energi -> elektrisk energi
kemisk energi -> kinetisk energi -> potentil energi -> elektrisk energi
Undersøgelse af et vandkraftværk
Forklaring af grundopstilling

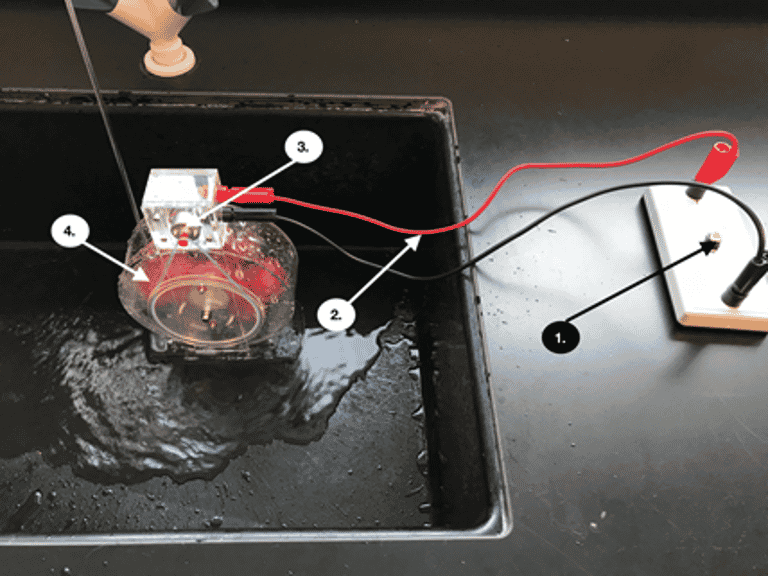

Hvad hedder de forskellige dele, som indgår i vandkraftværket i undersøgelsen?
Vælg det korrekte ord fra listen, der skal stå ved pilene 1, 2, 3 og 4 på fotoet. Skriv ordene på de tomme linjer. Der er flere ord, end der skal bruges:
| 1) |
Transformer |
| 2) |
Afbryder |
| 3) |
Turbine |
| 4) |
Voltmeter |
|
Generator |
|
|
Ledning |
|
|
Pære |
|
| Strømforsyning |
