En solcelles hældning og effekt - Design udgave
Undersøgelsen kræver en dag med sol, så den kan udføres udenfor.
Hvilket verdenshjørne skal en solcelle rettes mod for, at den årlige energiproduktion bliver størst? Hvilken hældning er mest optimal for en solcelle, der er orienteret mod det optimale verdenshjørne?
Relaterede produkter
Læg i kurven
VAREnr. 381570
Amperemeter
Udsolgt
1.019,00 DKK
(1.273,75 DKK inkl. moms)
Læg i kurven
VAREnr. 422320
Belastningsboks til solceller
14 på lager
221,00 DKK
(276,25 DKK inkl. moms)
Læg i kurven
VAREnr. 280130
Halogenlampe, 120 W
Udsolgt
177,00 DKK
(221,25 DKK inkl. moms)
Læg i kurven
VAREnr. 500500
Motor til solcelle
Udsolgt
311,00 DKK 259,00 DKK
(323,75 DKK inkl. moms)
Læg i kurven
VAREnr. 488505
Solcellepanel
117 på lager
825,00 DKK 599,00 DKK
(748,75 DKK inkl. moms)
Læg i kurven
VAREnr. 381560
Voltmeter
Udsolgt
886,00 DKK
(1.107,50 DKK inkl. moms)
Elevvejledning
PrintInfo
Sammenhæng med spænding, strømstyrke og effekt
Strømstyrke måles i ampere (A) med et amperemeter.
Spænding måles i volt (V) med et voltmeter.
Effekt måles i watt (W) med et wattmeter. Effekt kan også beregnes ud fra spænding og strømstyrke, da:
effekt = spænding · strømstyrke
Watt = Volt · Ampere
W = V · A
Spørgsmål
Indledende spørgsmål
Benyt tabellen fra Teknologisk Institut fra elevteksten til at besvare spørgsmålene.
Hvilket verdenshjørne skal en solcelle være rettet mod for, at den årlige energiproduktion bliver størst? Sæt X.
| Verdenshjørne | Sæt x |
|
Øst |
|
|
Sydøst |
|
|
Syd |
|
|
Sydvest |
|
|
Vest |
Hvilken hældning er mest optimal for en solcelle, der er orienteret mod det optimale verdenshjørne? Sæt X.
| Hældning | Sæt x |
|
15 ° |
|
|
35 ° |
|
|
40 ° |
|
|
45 ° |
|
|
50 ° |
|
|
55 ° |
Spørgsmål
Indledende spørgsmål til undersøgelsen
- 01Hvilken dato og hvilket tidspunkt bliver jeres undersøgelse gennemført på?
- 02Hvilken årstid er det?
- 03Hvilken betydning har årstiden og tidspunktet på døgnet for Solens indstrålingshøjde?
Spørgsmål
Naturfagligt spørgsmål
En solcelle peger direkte mod Solen, hvilken hældning skal solcellen have for, at dens effekt bliver størst mulig på undersøgelsestidspunktet?
Opstillingsbillede
Opstillingsbillede

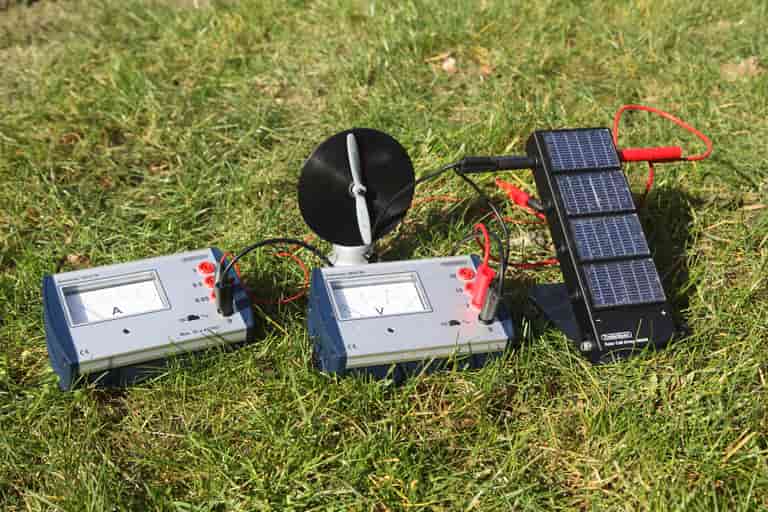

Solcelle med voltmeter, amperemeter og letløbende motor.
Hypotese
Hypotese
Fortæl hvilken hældning I forventer, at solcellepanelet skal have for, at solcellens effekt bliver størst mulig. Begrund jeres hypotese.
Materialeliste
Materialeliste
- Solcellepanel
- Voltmeter
- Amperemeter
- Motor til solcelle
- Belastningsboks
Fremgangsmåde
Fremgangsmåde
Lad solcellepanelet pege direkte mod Solen.
Forbind den øverstes solcelle med en letløbende motor.

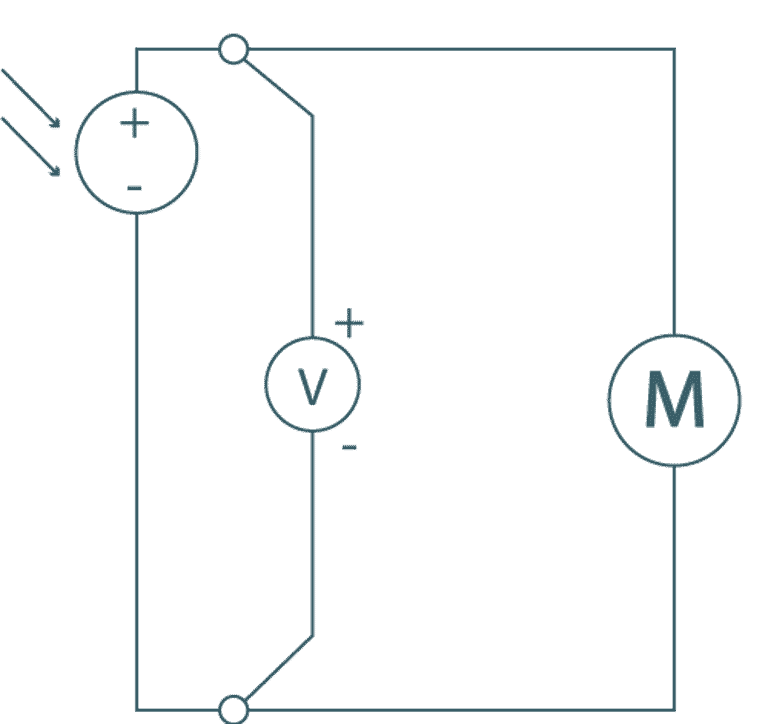

Sæt et voltmeter og et amperemeter ind i kredsen, så spænding og strømstyrke kan aflæses. Se diagram og foto af opstillingen.
Indstil solcellepanelets hældning på 0°. Gør herefter hældningen trinvis større. Aflæs ved hver hældning solcellens spænding og strømstyrke.
Indsæt jeres data i et skema og beregn solcellens effekt.
Dataindsamling
Skema til dataindsamling
I kan også benytte en spænding/strømsensor og lade programmet beregne effekten.
|
Solcellepanelets hældning (°) |
Spænding (V) |
Strømstyrke (A) |
Effekt (W) |
|
0 |
|||
|
10 |
|||
|
20 |
|||
|
30 |
|||
|
40 |
|||
|
50 |
|||
|
60 |
|||
|
70 |
|||
|
80 |
|||
|
90 |
Spørgsmål
Spørgsmål
- 01Hvilken hældning skal jeres solcelle have for, at solcellens effekt bliver størst?
- 02Hvad sker der med solcellens effekt, hvis solcellens hældning er mindre end eller større end den optimale hældning?
- 03Hvilken betydning har jeres undersøgelse for, hvordan solceller skal placeres?
Konklusion
Konklusion
Hvad kan I konkludere om jeres hypotese?
Fejlkilder
Fejlkilder
Hvilke fejlkilder kan der være i undersøgelsen? Hvordan kan eventuelle fejlkilder påvirke undersøgelsens resultat?
Check ud spørgsmål
Check ud spørgsmål
|
Hvilken energiomsætning finder sted i solcellen? |
Sæt x |
|
Strålingsenergi -> Kemisk energi |
|
|
Kerneenergi -> Elektrisk energi |
|
|
Strålingsenergi -> Elektrisk energi |
|
|
Mekanisk energi -> Elektrisk energi |
|
|
Strålingsenergi -> Potentiel energi |
|
|
Strålingsenergi -> Varmeenergi |
|
Hvad er korrekt om silicium? |
Sæt 2 krydser |
|
Silicium har 4 elektroner i den yderste elektronskal. |
|
|
Silicium har atomnummer 28. |
|
|
Silicium er placeret i 4. periode. |
|
|
Silicium er et grundstof. |
|
|
Et siliciumatom har en positive elektrisk ladning. |
|
Hvad er korrekt om solceller? |
Sæt streg under det korrekte svar i hver parentes. |
|
Solceller er mest effektive, hvis de vender mod |
(øst, syd, vest, nord) |
|
Solceller er mest effektive, når temperaturen er |
(-5°, 0°, 15°, 25°, 30°) |
|
I Danmark er solceller mest effektive, hvis de er placeret på |
(et fladt tag, en lodret væg, et tag med hældning på 40°, et tag med hældning på 60°) |
